Optik aloqa Kastyulyulti Gold barmog'i

Get Latest Price

To'lov turi:	T/T,Paypal
Inkoerm:	FOB
Min. Buyurtma:	50 Piece/Pieces
Tashish:	Ocean,Land,Air,Express
Port:	Shanghai

Endi murojaat qiling

Mahsulot tavsifi

Mahsulot xususiyatlari

Paket va etkazib berish

Mahsulot tavsifi

Other information

Mahsulot xususiyatlari

Model raqami: OEP166

Tovar: Xl

Place Of Origin: China

Paket va etkazib berish

Sotish birliklari

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Mahsulot tavsifi

Oltin barmoqning qirrali ulagichlari bilan maxsus keramik substratlar

Mahsulot haqida umumiy ma'lumot

"Oltin barmoqlari" Egrafitlangan "Golder" ning o'rnatilgan kontentratsiyalari bilan jihozlangan maxsus skotkalari bilan modul dizayni bilan inqilob qiling. Ushbu innovatsion echim Keramika bazasining yuqori issiqlik va elektr xususiyatlarini, karta rishtalari yoki strelka aloqasi uchun etakchilik qilish uchun etakchilik kotibining soddaligi bilan birlashtiradi. Substratning chekkasini metallizatsiya qilish orqali biz to'g'ridan-to'g'ri sirtga o'rnatish moslamasini yaratamiz, u kuchli, ishonchli va mislsiz yuqori chastotali ko'rsatkichlarni taklif etamiz. Ushbu texnologiya yangi avlod optik va rf modullarini miniatlashtirish va ishlashni yaxshilash uchun asosiy yordamchi hisoblanadi.

Texnik xususiyatlari

Parameter	Specification
Substrate Materials	High-Purity Alumina (99.6% $Al_2O_3$), Aluminum Nitride (AlN)
Metallization System	Ti/Pt/Au (Titanium/Platinum/Gold) for superior adhesion and bondability
Gold Finger Pitch	Fully customizable (e.g., 1.0mm, 0.8mm, 0.5mm)
Surface Line/Space	As fine as 15µm / 15µm
Substrate Thickness	0.15mm to 2.0mm (typical)
Edge Metallization	Continuous wrap-around gold plating for reliable solder fillets
Integrated Options	Embedded TaN resistors, pre-deposited AuSn solder pads

Mahsulot rasmlari

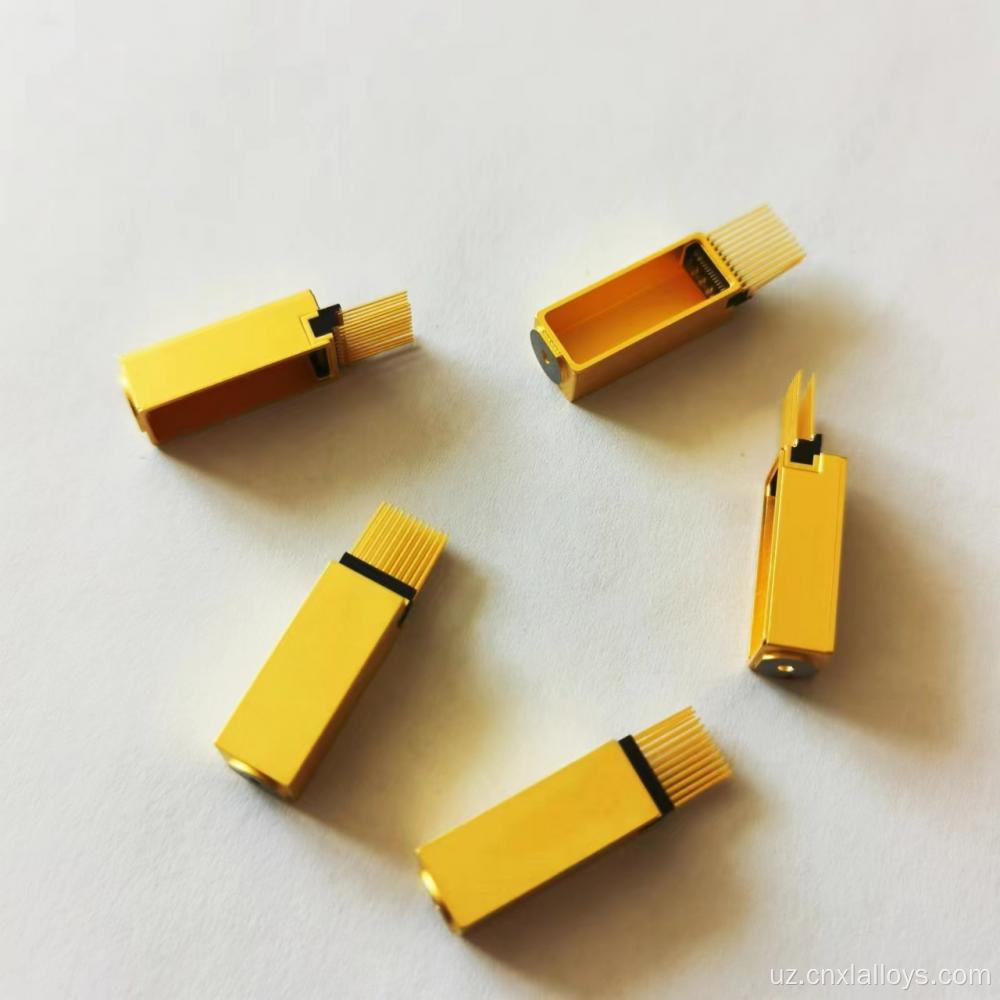

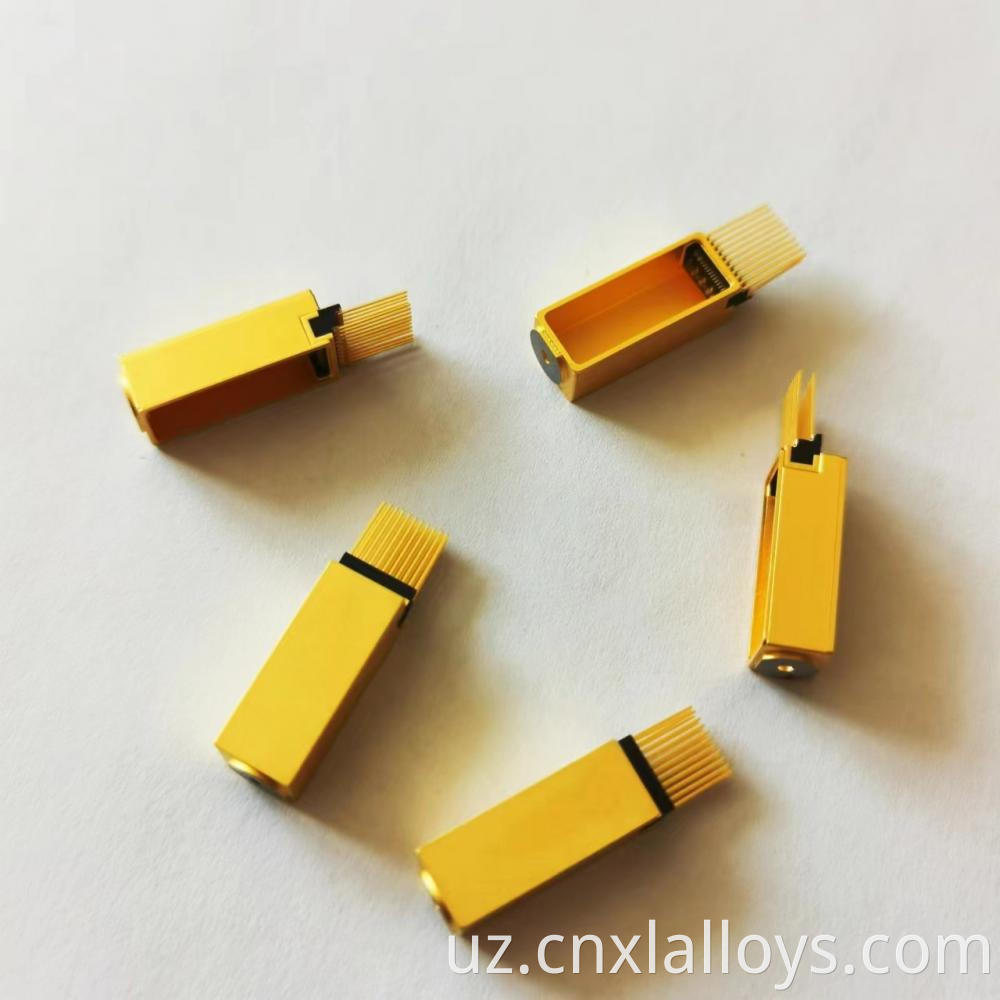

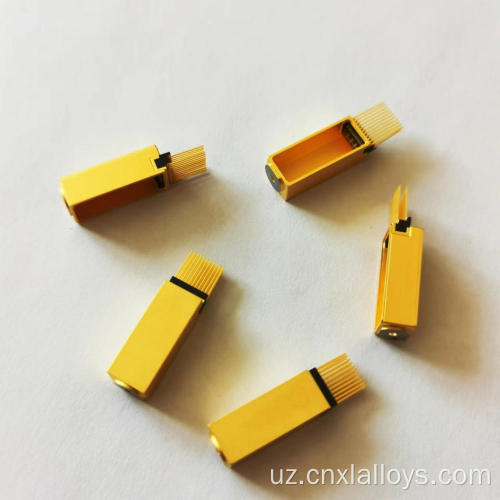

A custom ceramic substrate with gold finger edge connectors for direct SMT mounting

Xususiyatlar va afzalliklari

Qurilish tog 'dizayni: Oltin barmoq dizayni butun assambleyaga to'g'ridan-to'g'ri yig'ishni yig'ish, soddalashtirilgan komponent sifatida to'g'ridan-to'g'ri PCB-ni lost qilib qo'yadi.
Iste'molchilarning favqulodda ishlashi: Telontsiyalarni bartaraf etish orqali ushbu dizayn signal yo'lini keskin qisqartiradi, signalni kamaytiradi va yuqori chastotalarni yaxshilaydi.
Kengaytirilgan issiqlik yo'llari: sopol substrat to'g'ridan-to'g'ri PCBning asosiy samolyotlariga o'tish uchun juda yaxshi yo'lni beradi.
Dizayn moslashuvchanligi: Bizning ilg'or lazer ishlab chiqarish jarayoni siz standart elektron paketlar cheklovlaridan joylashtirilgan murakkab substrat shakllari va ulagich konfiguratsiyamizga imkon beradi.
Ishonchlilikning o'zaro bog'liq aloqalari: mustahkam, lehimdagi chekka ulanish an'anaviy simli aloqalardan, ayniqsa yuqori tebranish muhitida yanada bardoshli va ishonchli.

Ilova stsenariylari

Ushbu kesish qurollari texnikasi quyidagilar uchun idealdir:

Optik tracese komponentlari (tosa / rosa)
RF 5G va simsiz aloqa uchun oldingi modullar
Avtomobil va sanoatdan foydalanish uchun radar modullarini ixcham radar modullarini ixcham radar modullarini joylashtiring
Kengash darajasi optik moslashmalar
Yuqori zichlikdagi sensorli narsalar

Mijozlar uchun foyda

Qurilishning murakkabligini kamaytirish: ishlab chiqarish jarayonida qimmat va vaqt sarf qiluvchi sim taqsimlash bosqichini yo'q qiling.
Mahsulot hajmini qisqartiring: Kampiriq kamroq dizayn unchalik kichik va past darajadagi yakuniy mahsulotga imkon beradi.
Elektrning ishlashini kuchaytirish: Yuqori tezlikdagi signallaringizga mos keladigan narsalarning yo'qolishi va yaxshiroq ta'sir qilish.
Issiqlik samaradorligini oshirish: faol qurilmalaringizdan uzoqroq va samarali issiqlik yo'lini yarating.

FAQ (tez-tez beriladigan savollar)

1-savol: Substratning chetiga metallizatsiya qanchalik bardoshli?

A1: Bizning yon metalllashtirish jarayoni juda kuchli. Biz sopol va bardoshli, yumshoq sirtga mukammal yopishqoq, tsikl va qattiq operatsion muhitga bardosh beradigan ko'p qavatli va bardoshli, lehim sirtini ishlatishni ta'minlaymiz.

2-savol: Ushbu substratlarda teshiklar yoki viasni yarata olasizmi?

A2: mutlaqo. Biz lazerli burg'ulash teshiklarini o'z ichiga olishimiz mumkin bo'lib, u yuqori yuzadan pastki yuzadagi vertikal signallarni yoki ko'p qavatli dizayndagi ichki qatlamlargacha bo'lgan holda to'liq eritilishi mumkin.

3-savol: Shaxsiy oltin barmog'i substrati uchun dizayn jarayoni qanday?

A3: Jarayon odatda dizayn kontseptsiyasi yoki tartib faylingiz bilan boshlanadi (masalan, DXF). Bizning muhandislarimiz ishlab chiqarish (DFM) dizaynini ko'rib chiqadilar, fikr-mulohazalarni taqdim etadilar va texnik xususiyatlarni yakunlash uchun siz bilan ishlashadi. Dizayn ma'qullangandan so'ng, biz prototiplarga va keyin to'liq hajmda ishlab chiqarishga o'tamiz.
